Android自定义View 画弧形,文字,并增加动画效果-白红宇

一个简单的Android自定义View的demo,画弧形,文字,开启一个多线程更新ui界面,在子线程更新ui是不允许的,但是View提供了方法,让我们来了解下吧。

1.封装一个抽象的View类 BaseView.java

/**
 * 封装基本View
 * @author ansen
 * @create time 2015-08-07
 */
public abstract class  BaseView extends View{
    private MyThread myThread;

    public BaseView(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    public BaseView(Context context) {
        super(context);
    }

    protected abstract void onDrawSub(Canvas canvas);//绘制图像
    protected abstract void logic();//逻辑方法  子类实现

    @Override
    protected void onDraw(Canvas canvas) {
        if(null==myThread){
            myThread=new MyThread();
            myThread.start();
        }else{
            onDrawSub(canvas);
        }
    }

    private boolean running=true;//控制循环

    @Override
    protected void onDetachedFromWindow() {
        running=false;//销毁View的时候设置成false,退出无限循环
        super.onDetachedFromWindow();
    }

    //开启一个子线程绘制ui
    private class MyThread extends Thread{
        @Override
        public void run() {
            while(running){
                logic();
                postInvalidate();//重新绘制,会调用onDraw
                try {
                    Thread.sleep(200);
                } catch (InterruptedException e) {
                    e.printStackTrace();
                }
            }
        }
    }
}

2.在逻辑View类中实现自己想要绘制的内容 LogicView.java

1).集成BaseView,实现onDrawSub()跟logic()抽象方法

2).在onDraw()方法中绘制图形例如:画弧形画文字

3).onDrawSub()方法中实现绘制的逻辑

/**
 * Android自定义View 画弧形,文字,并增加动画效果
 * @author ansen
 * @create time 2015-08-07
 */
public class LogicView extends BaseView{
    private Paint paint;//画笔
    private int x=0;
    private RectF rectF=new RectF(150,150,380,380);
    private int sweepAngle=0;//弧的结束度数
    private Random random=new Random();


    public LogicView(Context context, AttributeSet attrs) {
        super(context, attrs);
        init();
    }

    public LogicView(Context context) {
        super(context);
        init();
    }

    //初始化画笔
    private void  init(){
        paint=new Paint();
        paint.setTextSize(60);
    }

    @Override
    protected final void onDrawSub(Canvas canvas) {
        canvas.drawText("Hello World", x, 100, paint);
        //第一个参数是RectF   左上的x y坐标   右下的x y坐标
        //第二个参数是 弧形的开始角度
        //第三个参数是 弧形的结束角度
        //第四个参数是 true:画扇形   false:画弧线
        //第五个参数是 画笔
        canvas.drawArc(rectF, 0, sweepAngle, true, paint);
    }

    @Override
    protected void logic() {
        x+=20;
        sweepAngle+=3;//每次弧度加3

        //随机设置画笔的颜色
        int r=random.nextInt(255);
        int g=random.nextInt(255);
        int b=random.nextInt(255);
        paint.setARGB(255, r, g, b);

        if(sweepAngle>=360){
//如果弧度大于360°  从头开始
            sweepAngle=0;
        }

        if(x>getWidth()){
//如果移动到屏幕外,从头开始
            int textWidth=(int) paint.measureText("Hello World");//测量文字宽度
            x=0-textWidth;
        }
    }
}

3.显示View的Activity MainActivity.java

public class MainActivity extends Activity {
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(new LogicView(this));
    }
}

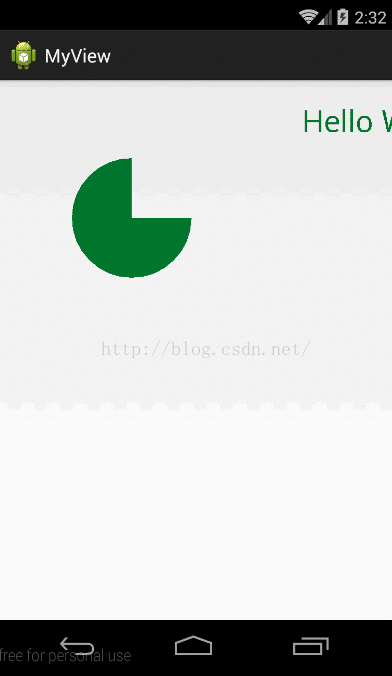

4.效果图如下:
